Inhalt

Einführung

Bei NetSpot Device Installer handelt es sich um ein Dienstprogramm, mit dem Sie Einstellungen an den Netzwerkprotokollen für Canon-Geräte vornehmen können, die an Ihr Netzwerk angeschlossen sind.

Diese Infodatei enthält die neuesten Informationen und wichtige Hinweise zu NetSpot Device Installer. Bitte lesen Sie die Infodatei sorgfältig durch, bevor Sie diese Software verwenden.

Softwarelizenzvertrag

Systemanforderungen

Es sind zwei Versionen von NetSpot Device Installer verfügbar: die TCP/IP-Version und die IPX-Version. Die Funktionsfähigkeit dieser Versionen wurde in den folgenden Systemen überprüft:

NetSpot Device Installer for TCP/IP

BS	Microsoft Windows 98 Service Pack 1 oder höher Microsoft Windows 98 Second Edition Microsoft Windows Me Microsoft Windows NT Server 4.0 + Service Pack 4 oder höher Microsoft Windows NT Workstation 4.0 + Service Pack 4 oder höher Microsoft Windows 2000 Server Microsoft Windows 2000 Professional Microsoft Windows XP Professional Microsoft Windows XP Home Edition Microsoft Windows Server 2003
Webbrowser	Microsoft Internet Explorer 4.01 oder höher (außer Version 5.0)
Computer	Der Computer, auf dem das oben genannte BS ausgeführt wird.
Festplatte	Mindestens 15 MB freier Speicherplatz (nur dann erforderlich, wenn Sie diese Software auf einer Festplatte installieren)
Protokolle	TCP/IP
Protokollstapel	Das mit Windows gelieferte TCP/IP-Protokoll

NetSpot Device Installer for IPX

BS	Microsoft Windows 98 Service Pack 1 oder höher Microsoft Windows 98 Second Edition Microsoft Windows NT Server 4.0 + Service Pack 4 oder höher Microsoft Windows NT Workstation 4.0 + Service Pack 4 oder höher Microsoft Windows 2000 Server Microsoft Windows 2000 Professional Microsoft Windows XP Professional Microsoft Windows XP Home Edition
Webbrowser	Microsoft Internet Explorer 4.01 oder höher (außer Version 5.0)
Computer	Der Computer, auf dem das oben genannte BS ausgeführt wird.
Festplatte	Mindestens 15 MB freier Speicherplatz (nur dann erforderlich, wenn Sie diese Software auf eine Festplatte kopieren)
Protokolle	IPX
Protokollstapel	Novell Client für Windows

Kompatible Geräte

NetSpot Device Installer installieren

Installieren Sie zur Verwendung von Plug-ins sowohl NetSpot Device Installer und die Plug-ins auf dem Computer mithilfe des folgenden Verfahrens. Weitere Informationen zu Plug-ins finden Sie im Abschnitt Plug-ins.

1. Führen Sie das Programm nsdisetup.exe aus, das sich in demselben Verzeichnis wie diese Infodatei befindet.



   Daraufhin wird das Installationsprogramm gestartet.



2. Geben Sie das Verzeichnis an, in dem die Software installiert werden soll.



   Wenn die Software im Startmenü erscheinen soll, aktivieren Sie das Kontrollkästchen [Zum Startmenü hinzufügen].



3. Klicken Sie auf [OK].



   Nach der Installation von NetSpot Device Installer wird das Plug-in-Installationsprogramm gestartet.



4. Wählen Sie die Plug-ins aus, die Sie installieren möchten, und klicken Sie auf die Schaltfläche [Installation starten].



   Weitere Informationen zu Plug-ins finden Sie im Abschnitt Plug-ins.

NetSpot Device Installer starten

Protokollgrundeinstellungen (TCP/IP)

	Melden Sie sich unter Windows NT/2000/XP/Server 2003 als Administrator am System an, um die Protokollgrundeinstellungen eines Geräts zu konfigurieren.
	Beim Ausführen von NetSpot Device Installer for TCP/IP unter Windows XP Service Pack 2 werden nicht konfigurierte Geräte nicht in der Geräteliste angezeigt, wenn die Firewall-Funktion aktiv ist. Damit nicht konfigurierte Geräte in der Geräteliste angezeigt werden, ist es erforderlich, dass NetSpot Device Installer als Programm registriert wird, das nicht blockiert werden soll. Hinweise zum Vornehmen von Registrierungseinstellungen finden Sie unter Firewall-Einstellungen von Windows XP Service Pack 2. Falls Sie das Programm nicht registrieren, stellen Sie die Protokollgrundeinstellungen ein, indem Sie Schritt 6 nach Schritt 3 durchführen.
	Falls ein Router zur Übermittlung der entsprechenden Subnet-Broadcast-Adresse festgelegt wurde, können einige Canon-Gerätetypen initialisiert werden, die über den Router mit dem Netzwerk verbunden sind (ausschließlich Geräte mit dem Status [Nicht konfiguriert]). Um diese Geräte zu initialisieren, müssen Sie zunächst Einstellungen für die Broadcast-Erkennung vornehmen. Eine Anleitung zum Festlegen der Broadcast-Erkennungseinstellungen finden Sie im Abschnitt Erkennungskriterien festlegen in der Online-Hilfe.
	Falls es sich bei der werkseitig eingestellten Standard-IP-Adresse für das Gerät um eine gültige Adresse im Subnet des Computers handelt, in dem NetSpot Device Installer for TCP/IP ausgeführt wird, wird das Gerät auch dann in der Geräteliste als konfiguriertes Gerät angezeigt, wenn Sie noch keine Protokollgrundeinstellungen vorgenommen haben. Informationen zum Einstellen eines Protokolls für solch ein Gerät finden Sie unter Protokolleinstellungen ändern in der Online-Hilfe. (Die werkseitigen Einstellungen unterscheiden sich je nach verwendetem Geräte- bzw. Netzwerkkartentyp. Einzelheiten finden Sie in der Dokumentation, welche dem Gerät beiliegt.)

1. Installieren Sie eine Netzwerkschnittstellenkarte im Gerät, schließen Sie es an das Netzwerk an, und schalten Sie das Gerät ein.



   Hinweise zu den erforderlichen Einstellungen finden Sie im Handbuch des Geräts oder der Netzwerkschnittstellenkarte.



2. Bestätigen Sie die MAC-Adresse für das Gerät.



   Eine Anleitung zur Bestätigung der MAC-Adresse finden Sie im Handbuch des Geräts oder der Netzwerkschnittstellenkarte.



3. Starten Sie NetSpot Device Installer for TCP/IP.


4. Überprüfen Sie, ob Geräte mit dem Status [Nicht konfiguriert] in der Liste angezeigt werden.



   	Wenn der Gerätestatus [Nicht konfiguriert] ist und die MAC-Adresse in [Gerätebezeichnung] mit der MAC-Adresse des zu konfigurierenden Geräts übereinstimmt: Fahren Sie mit Schritt 5 fort.
   	In allen anderen Fällen: Fahren Sie mit Schritt 6 fort.



5. Legen Sie die IP-Adresse fest.



   	Wenn die IP-Adresse vom DHCP-Server bezogen wird: Klicken Sie mit der rechten Maustaste auf das Gerät mit dem Status [Nicht konfiguriert], zeigen Sie im Kontextmenü auf [IP-Adresseinstellung], und klicken Sie dann auf [DHCP]. Fahren Sie mit Schritt 10 fort.
   	Wenn die IP-Adresse manuell festgelegt wird: Klicken Sie mit der rechten Maustaste auf das Gerät mit dem Status [Nicht konfiguriert], zeigen Sie im Kontextmenü auf [IP-Adresseinstellung], und klicken Sie dann auf [Manuelle Einstellung]. Geben Sie die IP-Adresse ein, und klicken Sie auf die Schaltfläche [OK]. Fahren Sie mit Schritt 10 fort.



6. Wählen Sie [Neu] im Menü [Gerät].

   Geben Sie anschließend die MAC-Adresse des Geräts ein, und klicken Sie auf die Schaltfläche [Weiter >].
   Beispiel: 0000851334AC

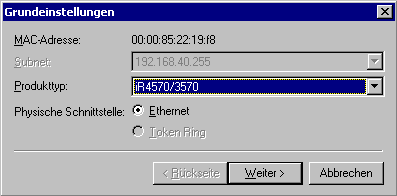

7. Konfigurieren Sie im Dialogfeld [Grundeinstellungen] die folgenden Elemente, und klicken Sie auf die Schaltfläche [Weiter >].



   [Subnet]: Wenn Ihr Computer mit mehreren unterschiedlichen Netzwerken verbunden ist (der Computer ist in diesem Fall mit mehreren Netzwerkschnittstellenkarten ausgestattet) oder mehrere Broadcast-Erkennungseinstellungen festgelegt sind, wählen Sie das Subnet für das Gerät aus. [Produktname]: Wählen Sie den Produktnamen des Geräts. Wird der Produktname in der Liste nicht angezeigt, wählen Sie einen passenden Eintrag aus [Produktserienname + Netzwerkschnittstellenkarte]. Falls Ihnen der Name Ihrer Netzwerkschnittstellenkarte nicht bekannt ist, können Sie einen Statusbericht drucken, in dem der Name aufgeführt wird. Weitere Informationen zum Drucken eines Statusberichts finden Sie in der Dokumentation zur Netzwerkkarte. [Physische Schnittstelle]: Wählen Sie den Typ der physischen Schnittstelle, der von Ihrem Gerät verwendet wird.

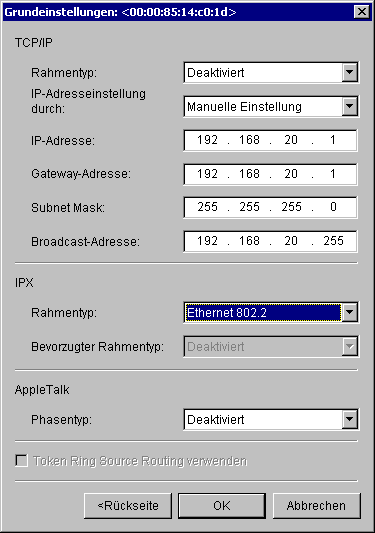

8. Konfigurieren Sie im Dialogfeld [Grundeinstellungen] das TCP/IP-Protokoll.



   [Rahmentyp]: Wählen Sie den Rahmentyp, der in der TCP/IP-Umgebung verwendet wird. Wenn [Rahmentyp] auf [Deaktiviert] eingestellt ist, wird die Netzwerkkarte in einem TCP/IP-Netzwerk nicht erkannt. [IP-Adresseinstellung durch]: Wählen Sie eine Konfigurationsart für Adressen. [Manuelle Einstellung]: Mit dieser Option können Sie die IP-Adresse manuell angeben. Die im Feld [IP-Adresse] eingegebene IP-Adresse wird für die Netzwerkkarte eingestellt. [DHCP]: Die IP-Adresse wird über DHCP bezogen. Der DHCP-Server muss ausgeführt werden. Konfigurieren Sie die IP-Adresse über [Manuelle Einstellung], wenn DHCP nicht zur Verfügung steht. (Bei einigen Geräten steht DHCP nicht zur Verfügung.) [IP-Adresse]: Geben Sie die IP-Adresse der Netzwerkkarte ein. (Sie können keine Adresse eingeben, wenn DHCP verwendet wird.) [Gateway-Adresse]: Geben Sie die Gateway-Adresse für das TCP/IP-Netzwerk ein. (Sie können keine Adresse eingeben, wenn DHCP verwendet wird.) [Subnet Mask]: Geben Sie die Subnet-Adresse für das TCP/IP-Netzwerk ein. (Sie können keine Adresse eingeben, wenn DHCP verwendet wird.) [Broadcast-Adresse]: Geben Sie die Broadcast-Adresse für das TCP/IP-Netzwerk ein. (Sie können keine Adresse eingeben, wenn DHCP verwendet wird.)

9. Klicken Sie auf die Schaltfläche [OK], wenn Sie alle Elemente konfiguriert haben.


10. Wenn die Meldung zum Zurücksetzen des Geräts erscheint, klicken Sie auf [OK], um das Gerät zurückzusetzen. Die neuen Einstellungen sind nach dem Neustart des Geräts aktiv.
    Wenn die Meldung "Schalten Sie das Gerät aus und wieder ein" angezeigt wird, klicken Sie auf [OK], und schalten Sie dann die Stromversorgung des Geräts aus und anschließend wieder ein. Die neuen Einstellungen sind nun aktiv.
    Nachdem das Gerät neu gestartet wurde, führen Sie [Geräteerkennung] im Menü [Ansicht] aus, damit das Gerät in der Liste angezeigt wird.



    Unmittelbar nach Klicken auf [OK] oder nach einem Neustart des Geräts wird das gewählte Gerät möglicherweise auch nach Ausführen von [Geräteerkennung] nicht in der Liste angezeigt, wenn die Geräteeinstellungen unvollständig sind.




Die Konfiguration der TCP/IP-Grundeinstellungen ist damit abgeschlossen.

Um die TCP/IP-Einstellungen zu ändern, klicken Sie in der Liste mit der rechten Maustaste auf das Gerät, dessen Einstellungen Sie ändern möchten, und wählen Sie [Protokolleinstellungen].

Protokollgrundeinstellungen (IPX)

Um die IPX-Einstellungen zu ändern, klicken Sie mit der rechten Maustaste auf das Gerät, dessen Einstellungen Sie ändern möchten, und wählen Sie [Protokolleinstellungen].

Plug-ins

Die folgenden Plug-ins können zu NetSpot Device Installer for TCP/IP hinzugefügt werden.

Plug-ins installieren

Obwohl NetSpot Device Installer for TCP/IP von einer CD-ROM aus gestart werden kann, müssen sowohl NetSpot Device Installer for TCP/IP als auch die Plug-ins auf dem Computer installiert sein, damit Plug-ins verwendet werden können.

* Falls NetSpot Device Installer noch nicht auf dem Computer installiert wurde

Plug-ins können während der Installation von NetSpot Device Installer installiert werden. Informationen zu dem Verfahren finden Sie unter NetSpot Device Installer installieren.

* Falls NetSpot Device Installer bereits auf dem Computer installiert wurde

1. Doppelklicken Sie auf die Datei pluginsetup.exe, die sich in demselben Ordner wie diese Infodatei befindet.



   Daraufhin wird das Installationsprogramm gestartet.



2. Geben Sie den Ordner an, in dem NetSpot Device Installer installiert wurde, und klicken Sie auf die Schaltfläche [OK].


3. Wählen Sie die Plug-ins aus, die Sie installieren möchten, und klicken Sie auf die Schaltfläche [Installation starten].

Dadurch wird die Installation der Plug-ins abgeschlossen.

Bedienungsanleitung für NetSpot Device Installer

Eine Anleitung zur Verwendung von NetSpot Device Installer und von Plug-ins finden Sie in der Onlinehilfe.
Klicken Sie hier, um die Hilfe zu NetSpot Installer für TCP/IP aufzurufen.
Klicken Sie hier, um die Hilfe zu NetSpot Installer für IPX aufzurufen.
Um während der Verwendung von NetSpot Device Installer die Hilfeseiten anzuzeigen, wählen Sie im Menü [Hilfe] die Option [Hilfe].

NetSpot Device Installer deinstallieren

Führen Sie folgendes Verfahren durch, um NetSpot Device Installer zu deinstallieren.

Wenn Sie die Software dem Menü [Start] hinzugefügt haben, zeigen Sie im Menü [Start] auf [Programme], dann auf [NetSpot Device Installer], und wählen Sie dann die Option [NetSpot Device Installer deinstallieren]. Andernfalls doppelklicken Sie auf das Programm rmnsdi.bat, das sich in dem Ordner befindet, in dem Sie die Software installiert haben.

Durch die Deinstallation von NetSpot Device Installer werden die Plug-ins ebenfalls deinstalliert.

Bei einer Deinstallation mit dem oben beschriebenen Verfahren wird die Datei mit den Grundeinstellungen nicht gelöscht. Um diese Datei zu löschen, gehen Sie wie folgt vor. Windows NT/2000/XP/Server 2003 Löschen Sie auf dem Laufwerk, auf dem Windows installiert ist, unter "Dokumente und Einstellungen\<Benutzername>\Lokale Einstellungen\Anwendungsdaten\canon.jp" den Ordner "nsdi". (Der Ordner "Lokale Einstellungen" ist ein versteckter Ordner. Falls der Ordner nicht angezeigt wird, wählen Sie eine Ordneroption aus, mit der versteckte Ordner eingeblendet werden.) Windows Me Löschen Sie auf dem Laufwerk, auf dem Windows installiert ist, unter "<Windows-Installationsordner>\Anwendungsdaten\canon.jp" den Ordner "nsdi". Sind mehrere Benutzerkonten für unterschiedliche Umgebungen vorhanden, löschen Sie den Ordner "nsdi" unter "<Windows-Installationsordner\Profiles\<Benutzername>\Anwendungsdaten\canon.jp". (Der Windows-Installationsordner ist normalerweise der Ordner "Windows".) Windows 98 Löschen Sie auf dem Laufwerk, auf dem Windows installiert ist, unter "<Windows-Installationsordner>\Local Settings\Anwendungsdaten\canon.jp" den Ordner "nsdi". Sind mehrere Benutzerkonten für unterschiedliche Umgebungen vorhanden, löschen Sie den Ordner "nsdi" unter "<Windows-Installationsordner>\Profiles\<Benutzername>\Local Settings\Anwendungsdaten\canon.jp". (Der Windows-Installationsordner ist normalerweise der Ordner "Windows".)

Firewall-Einstellungen von Windows XP Service Pack 2

Wenn NetSpot Device Installer for TCP/IP unter Windows XP Service Pack 2 ausgeführt wird, ist es erforderlich, NetSpot Device Installer als Programm zu registrieren, das nicht blockiert werden soll, damit nicht konfigurierte Geräte in der Geräteliste angezeigt werden können oder eine Broadcast- sowie Multicast-Erkennung auf anderen Netzwerken als dem lokalen Subnet ausgeführt werden kann. Das Registrierungsverfahren wird wie folgt ausgeführt.

1. Zeigen Sie das Dialogfeld [Windows-Firewall] an.



   	Klicken Sie im Menü [Start] auf [Systemsteuerung]. Das Fenster [Systemsteuerung] wird angezeigt.
   	Klicken Sie im Fenster [Systemsteuerung] auf [Sicherheitscenter]. Das Fenster [Windows-Sicherheitscenter] wird angezeigt.
   	Klicken Sie unten im Fenster [Windows-Sicherheitscenter] auf [Windows-Firewall]. Das Fenster [Windows-Firewall] wird angezeigt.

2. Registrieren Sie "nsdi.exe" als Ausnahme.



   	Klicken Sie im Dialogfeld [Windows-Firewall] auf die Registerkarte [Ausnahmen]. Die Registerkarte [Ausnahmen] wird angezeigt.
   	Klicken Sie auf der Registerkarte [Ausnahmen] auf [Programm]. Das Dialogfeld [Programm hinzufügen] wird angezeigt.
   	Klicken Sie im Dialogfeld [Programm hinzufügen] auf [Durchsuchen]. Das Dialogfeld [Durchsuchen] wird angezeigt.
   	Wechseln Sie im Dialogfeld [Durchsuchen] zum Installationsordner von NetSpot Device Installer, wählen Sie "nsdi.exe" aus und klicken Sie auf [Öffnen]. Sie kehren zum Dialogfeld [Programm hinzufügen] zurück. Falls NetSpot Device Installer nicht installiert wurde, wechseln Sie zum Ordner auf der CD-ROM, in dem sich NetSpot Device Installer befindet, und wählen Sie "nsdi.exe" aus.
   	Wählen Sie in der Liste im Dialogfeld [Programm hinzufügen] "nsdi.exe" aus und klicken Sie auf [OK]. Sie kehren zum Dialogfeld [Windows-Firewall] zurück.
   	Stellen Sie sicher, dass im Dialogfeld [Windows-Firewall] das Kästchen neben "nsdi.exe" aktiviert ist, und klicken Sie auf [OK].

Die Registrierungseinstellungen sind abgeschlossen.

Wichtige Versionshinweise

1. Geräte, auf denen Ethernet Board EB-52 installiert wurde, können mit der standardmäßigen Erkennungseinstellung nicht erkannt werden. Geben Sie für diese Geräte die IP-Adresse einzeln ein, oder geben Sie den IP-Adressbereich ein, der die IP-Adressen für die Erkennung dieser Geräte enthält. Eine Anleitung zum Festlegen dieser Einstellungen finden Sie im Abschnitt Erkennungskriterien festlegen in der Online-Hilfe.


2. Einige Geräte können in den Standby-Modus versetzt werden, wenn sie über einen bestimmten Zeitraum hinweg nicht verwendet werden. Wenn Sie die Geräte verwenden und sie anschließend in den Standby-Modus versetzen, ist Folgendes zu beachten:



   	Eines oder mehrere Geräte wechseln möglicherweise nicht in den Standby-Modus, da diese Software auf die entsprechenden Geräte zugreift.
   	Die Software kann den Status von Geräten im Standby-Modus möglicherweise nicht erkennen oder abrufen. Wiederholen Sie den Vorgang in diesem Fall.

Support

Wenn Sie auf Fragen zur Bedienung dieser Software keine Antworten im Handbuch finden, wenden Sie sich an den zuständigen autorisierten Canon-Händler oder autorisierten Canon-Vertragshändler. Aktuelle Informationen zu dieser Software finden Sie auf der Homepage von Canon Inc..
